Ebene und spannungsarme Stahl-Bänder für hochwertige Fenster-Systemlösungen
Optimierte Richtprozesse für erstklassige Fenster-Systemlösungen
Die Aug. Winkhaus GmbH & Co. KG, ein traditionsreiches Familienunternehmen, das seit 1854 hochwertige Fenster-, Tür- und Zutrittssysteme entwickelt und produziert, setzt auch weiterhin auf die bewährte Richttechnologie der KOHLER Maschinenbau GmbH. Um den wachsenden Anforderungen an Präzision und Effizienz gerecht zu werden, wurde am Standort Telgte eine neue KOHLER Bandrichtanlage in Betrieb genommen, die speziell für die Herstellung von Fensterbeschlägen ausgelegt ist.
Modernste Technik für maximale Präzision
Die neue Bandrichtanlage ermöglicht die Verarbeitung von über 33.000 Tonnen Stahl pro Jahr, wobei ein Großteil davon aus gespultem Material stammt. Mit einer Doppel-Abwickelhaspel, die eine Tragfähigkeit von 3 Tonnen je Seite bietet, und einem geregelten Drehstrommotor für eine 180-Grad-Schwenkung, sorgt die Anlage für einen unterbrechungsfreien Betrieb. Dies steigert die Produktivität erheblich, da die Coils gewechselt werden können, während ein anderes bereits abgewickelt wird.
Das Herzstück der Anlage bildet eine Präzisionsrichtmaschine mit 21 hartverchromten Richtwalzen, die in Kombination mit einem Hochkantrichtapparat höchste Richtqualität garantiert. Die erweiterten Reinigungssysteme ermöglichen eine einfache Wartung und Reinigung, was den Aufwand erheblich reduziert und die Lebensdauer der Maschine verlängert.
Effiziente Produktion durch durchdachte Technik
Der gesamte Fertigungsprozess wird durch eine Looping-Bandschlaufe unterstützt, die den Intervallbetrieb des Vorschubs ausgleicht und eine konstante Geschwindigkeit im Abwickelbereich gewährleistet. Diese innovative Bandführung spart Platz und reduziert die Notwendigkeit umfangreicher Fundamentarbeiten. Ein elektronisch gesteuerter Walzenvorschub ermöglicht zudem eine deutliche Erhöhung der Hubzahlen der Stanzmaschine.

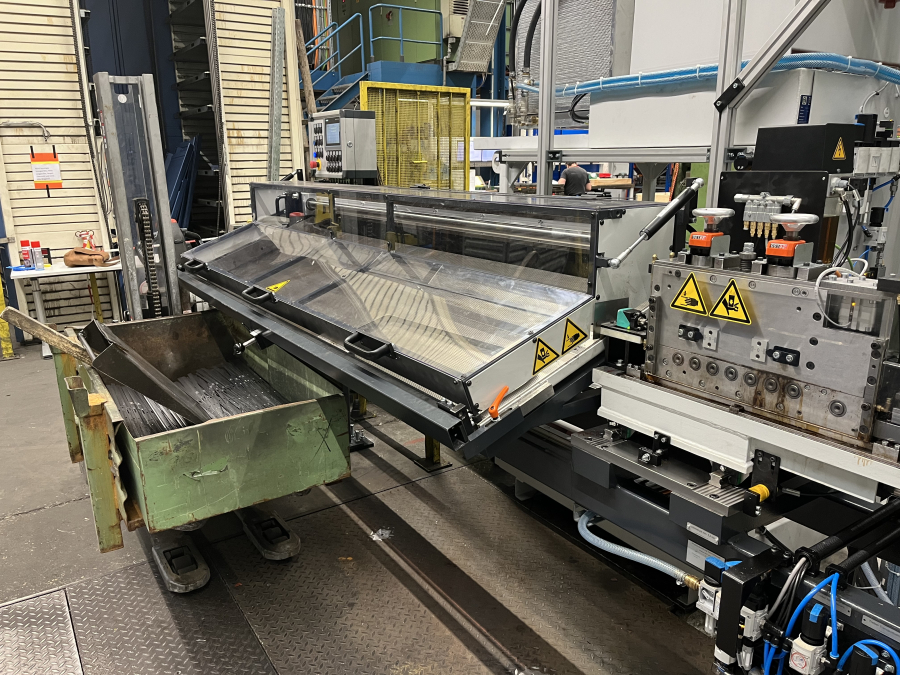

Nach dem Stanzen wird das Material durch eine zusätzliche Richtmaschine weiterverarbeitet, um die geforderte Präzision von weniger als 0,1 mm zu erreichen. Die Teile gelangen über ein effizientes Auswurf- und Abbremsungssystem direkt in den Teilebehälter, was den Prozess weiter automatisiert und optimiert.
Langjährige Partnerschaft mit KOHLER
Seit über 40 Jahren vertraut Winkhaus auf die Expertise von KOHLER, und diese Partnerschaft hat sich über die Jahrzehnte hinweg kontinuierlich weiterentwickelt. Gemeinsam konnten beide Unternehmen anspruchsvolle Herausforderungen meistern und hochpräzise, automatisierte Lösungen für die Fertigung umsetzen.
Technische Details zur neuen Bandrichtanlage:
- Doppel-Abwickelhaspel, motorische Schwenkung um 180 Grad, Tragfähigkeit: 3 Tonnen
- Präzisions-Bandrichtmaschine mit 21 hartverchromten Walzen, 30 mm Durchmesser
- Zwei-Walzen-Bandabzug
- Erweiterte Reinigungs- und Schnellwechseleinrichtung
- 5-Rollen-Hochkantrichtapparat zur Korrektur der Säbelform
- Bandführung als Looping
- Walzenvorschub mit einer Durchlassbreite von 50 mm, Walzendurchmesser: 100 mm
- Nachrichtmaschine mit Abwurftisch, 13 Walzen mit 40 mm Durchmesser
Zu bearbeitende Materialien:
- Materialdicken von 0,5 bis 4 mm und Breiten von 4 bis 50 mm
- Edelstahl und Stahl
Mit der neuen KOHLER Bandrichtanlage ist Winkhaus bestens für die Zukunft gerüstet, um weiterhin hochwertige Fenster-Systemlösungen auf höchstem Niveau zu produzieren.
